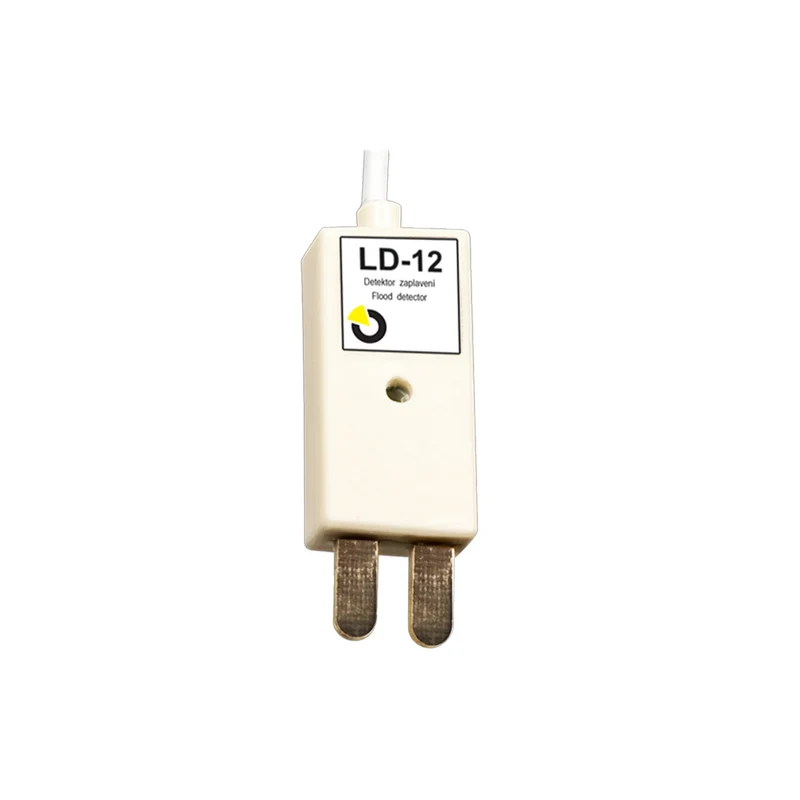

Jablotron Wassersensor LD-12

Schutz vor Überschwemmungen
Der Wassermelder dient zur Anzeige der Raumüberschwemmung (Keller, Badezimmer usw.) durch Wasser. Der Melder LD-12 kann an den Drahteingängen diverser Alarmzentralen und
GSM-Melder angeschlossen werden.

Die Speisespannung +12V wird an den roten Leiter angelegt, und GND wird an den schwarzen Leiter angeschlossen. Bei der Verbindung der Elektroden (durch Wasserüberschwemmung) verbindet der Melder den blauen Leiter mit GND und trennt den gelben Leiter von GND. Wenn die Elektrodenverbindung erlischt, wird der blaue Leiter von GND getrennt und der gelbe mit GND verbunden.
